Witam, mam problem z nastepujacym zadaniem z mechaniki. Mianowicie mam okreslic analitycznie reakcje podporowe i wartosc minimalna sily F przy ktorych jest mozliwa rownowaga ukladow.

Obrazek

Dane:
G1= 1,5kN
G2= 3kN
G3= 6kN
a=0,1m
b= 0,2m
u= 0,3
alfa= 30st.
r= 0,25m R=0,5m

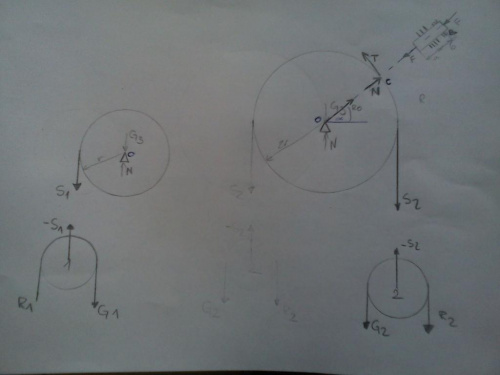

Poki co rozpisalem reakcje, ale nie weim czy zrobilem to poprawnie
http://images35.fotosik.pl/598/99e9a79c6a86b236.jpg -> wiekszy rozmiar

Obrazek

Czy reakcja Ro = N wg mojej interpretacji rysunku? oraz po co sa podane odleglosci a,b w przylozonej belce(hamulcu?) ?

Prosze o pomoc w rozpisaniu tych reakcji i wyznaczeniu sily F. Z gory dziekuje za wszelka pomoc. cheers
Góra
Mężczyzna Offline
PostNapisane: 6 kwi 2011, o 19:14
Użytkownik

Posty: 5942
Lokalizacja: Staszów
Rozdzielił Kolega układ na składowe części bardzo dobrze. Widać z niego że siły w niciach mają wartości równe podwojonej wartości ciężarów G.
Do zrównoważenia momentów na małym i dużym kole "zabraknie" trochę momentu "kręcącego" kołami przeciwzegarowo. Tę różnicę uzupełni moment od tarcia wywołanego dociskaniem klocka do koła dużego z siłą F powodującą tarcie z siłą obwodową T.
Resztę objaśnia rusunek pod adresem :http://tinypic.com/view.php?pic=10z24c8&s=7
Myślę, że Pan moderator nie wywali adresu do kosza ?
W.Kr.
Góra
Mężczyzna Offline
PostNapisane: 27 maja 2011, o 13:43
Użytkownik

Posty: 2
Lokalizacja: PL
Ponawiam prośbę.
Góra
Mężczyzna Offline
PostNapisane: 28 maja 2011, o 13:44
Użytkownik

Posty: 5942
Lokalizacja: Staszów
http://tinypic.com/view.php?pic=2rcx1z9&s=7
Podpowiedź rysunkowa.
W.Kr.
